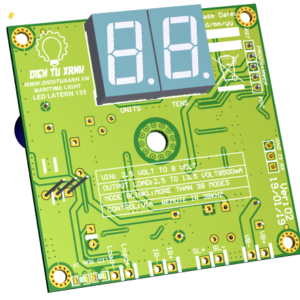

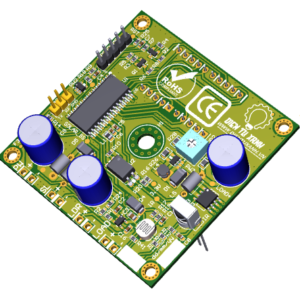

Thiết bị điều khiển đèn biển – Lighthouse Led 01

MIÊU TẢ SẢM PHẨM

• Lighthouse LED là thiết bị sử dụng cho thiết bị báo hiệu an toàn hàng hải và đường thủy nội địa do Điện Tử Xanh nghiên cứu và thiết kế.

• Được ứng dụng trong các hệ thống báo hiệu giao thông đường sông, đường biển nhằm cảnh báo chướng ngại vật và công trình trên mặt nước.

• Phù hợp cho các khu vực nuôi trồng thủy sản, thăm dò – khai thác dầu khí, và báo hiệu luồng hàng hải như đèn phân luồng, tiêu, chập tiêu.

• Hỗ trợ nhiều đặc tính chớp (flash characteristics), có thể cấu hình bằng máy tính hoặc remote hồng ngoại.

• Đảm bảo độ ổn định cao, phù hợp vận hành liên tục ngoài trời.

• Thiết kế tuân thủ tiêu chuẩn Hiệp hội Đèn biển Quốc tế (IALA) và quy chuẩn của Bộ Giao thông Vận tải Việt Nam.

• Hỗ trợ nhiều màu ánh sáng tiêu chuẩn: xanh, đỏ, trắng, vàng.

• Đáp ứng đầy đủ yêu cầu nhận dạng và phân luồng hàng hải theo tiêu chuẩn IALA.

ĐẶC TÍNH KỸ THUẬT Lighthouse Led

1. Electrical Characteristics

• Dải điện áp ngõ vào: 2.5 VDC ~ 7 VDC

• Thiết kế phù hợp cho hệ thống điều khiển đèn hàng hải và đèn đường thủy hoạt động liên tục.

---

2. Sensor Interface

• Loại cảm biến hỗ trợ:

  • Cảm biến ánh sáng LDR

  • Cảm biến ánh sáng Solar

---

3. Communication Interface

• Giao tiếp cấu hình: UART

• Cấu hình được thiết lập sẵn khi xuất xưởng.

• Kết nối điều khiển: Remote Lighthouse LED – Maritime.

---

4. Control Output

• Dải điện áp điều khiển: 2.5 VDC ~ 7 VDC

• Dòng tải tối đa: 1 A

• Khả năng lập trình: Có

• Cách ly: Không cách ly

---

5. Flash Characteristics

• Hỗ trợ hầu hết các kiểu chớp tiêu chuẩn cho đèn sông và đèn hàng hải.

• Phù hợp các yêu cầu nhận dạng và báo hiệu theo tiêu chuẩn hàng hải.

---

6. Protection & Reliability

• Bảo vệ ngược cực: Có

• Chống nhiễu: ESD / EFT

• Tiêu chuẩn áp dụng: IEC 4000-1 / IEC 4000-2

• Khả năng tự phục hồi: Tự động phục hồi khi xảy ra lỗi hệ thống.

---

7. Display & Indicators

• LED trạng thái tải: Hiển thị trạng thái hoạt động của tải.

• LED điều khiển: Hiển thị tín hiệu nhận lệnh từ Remote.

• Hiển thị số: LED 7 đoạn hiển thị kiểu chớp đang cấu hình.

---

8. Memory

• Bộ nhớ lưu trữ: EEPROM dung lượng 256 × 8.

---

9. Environmental Conditions

• Dải nhiệt độ hoạt động: -40°C ~ +120°C (TJ).

---

Notes

• Các thông số điện và chức năng điều khiển có thể thay đổi tùy theo cấu hình và điều kiện môi trường thực tế.

• Thiết bị được thiết kế cho các ứng dụng báo hiệu hàng hải và đường thủy nội địa, yêu cầu độ tin cậy cao.

SƠ ĐỒ KHỐI CÁC KHỐI CHỨC NĂNG





Bộ điều khiển được thiết kế dựa trên MCU của Microchip kết hợp với các thuật toán điều khiển thông minh, tối ưu cả phần cứng và phần mềm, cho phép thiết bị vận hành liên tục trong nhiều năm với độ ổn định cao. Tất cả các ngõ vào và ngõ ra đều được tích hợp các cơ chế bảo vệ ESD, EFT và chống nhiễu, giúp thiết bị hoạt động tin cậy trong môi trường biển khắc nghiệt.

CÁC KHỐI TRÊN Lighthouse Led



KHẢ NĂNG TÍCH HỢP THIẾT BỊ

KÍCH THƯỚC
