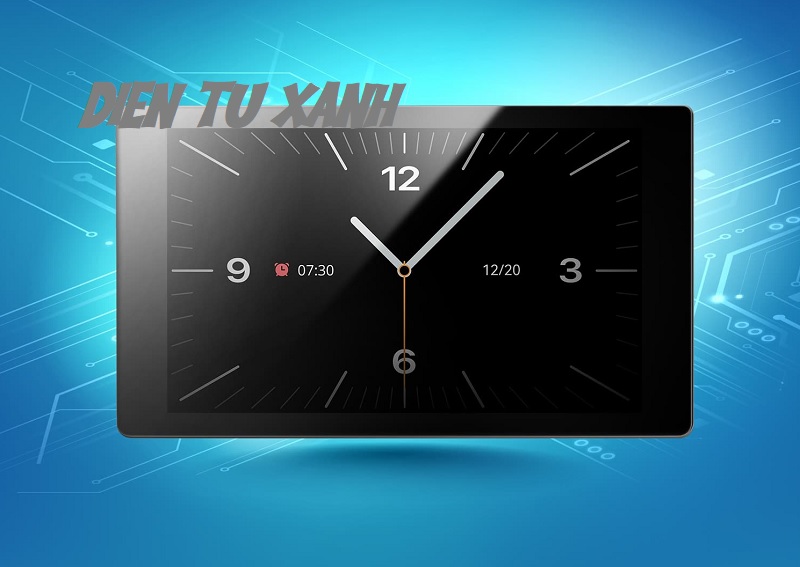

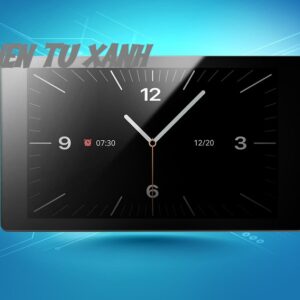

Màn hình Nextion LCD NX4880E043-011C 4.3 INCH

ĐẶC ĐIỂM MÀN HÌNH Nextion LCD NX4880E043-011C 4.3 INCH

• MÀN HÌNH Nextion LCD NX4880E043-011C 4.3 INCH là giải pháp HMI (Human Machine Interface) tích hợp hoàn chỉnh, kết hợp bộ xử lý và bộ nhớ ngay trên màn hình cảm ứng, cho phép thiết kế và vận hành giao diện người dùng một cách đơn giản, hiệu quả và linh hoạt.

  Nextion sử dụng phần mềm Nextion Editor để phát triển giao diện HMI GUI, giúp rút ngắn thời gian lập trình và giảm tải xử lý cho vi điều khiển trung tâm.

  Khác với các dòng Nextion Basic và Enhanced truyền thống, MÀN HÌNH Nextion LCD NX4880E043-011C 4.3 INCH thuộc Edge Series được thiết kế theo hướng cao cấp và hiện đại hơn, với kiểu dáng mỏng gọn, dễ lắp đặt và tối ưu cho các sản phẩm thương mại cũng như công nghiệp.

  Dòng Edge Series hỗ trợ nhiều tính năng nâng cao về hiển thị và tương tác như hiệu ứng chuyển trang (page loading effect), animation, phát âm thanh – video, cùng các chức năng phần mềm tiên tiến như component trong suốt, di chuyển và kéo thả đối tượng (Move & Drag). Nhờ đó, giao diện HMI trở nên sinh động, trực quan và chuyên nghiệp hơn, nâng cao trải nghiệm người dùng so với các model Nextion tiêu chuẩn.

  Bên cạnh đó, Edge Series vẫn giữ ưu điểm cốt lõi của Nextion là giảm tải xử lý cho vi điều khiển, cho phép hệ thống MCU tập trung vào logic điều khiển, trong khi toàn bộ giao diện và tương tác được xử lý trực tiếp trên màn hình.

  .

NEXTION HMI LCD NX1060P101-011R-I

ĐẶC TÍNH KỸ THUẬT

	Data	Description
Color	65K 65536 colors	16 bit 565, 5R-6G-5B
Layout size	114.40mm(L)× 66.80mm(W)×5.06mm(H)	NX4880E043-011C
Active Area (A.A.)	93.60mm(L)×56.16mm(W)
Resolution	480×800 pixel
Touch type	Capacitive
Backlight	LED
Backlight lifetime (Average)	>30,000 Hours
Brightness	300nit	0% to 100%, the interval of adjustment is 1%
Weight	59g

ĐẶC TÍNH VỀ ĐIỆN

	Test Conditions	Min	Typical	Max	Unit
Operating Voltage		4.65	5.0	6.5	V
Operating Current	VCC=+5V, Brightness is 100%	–	300	–	mA
	Normal SLEEP Mode (lowpower=0)	–	101	–	mA
	Deep SLEEP Mode (lowpower=1)	–	–	–	mA

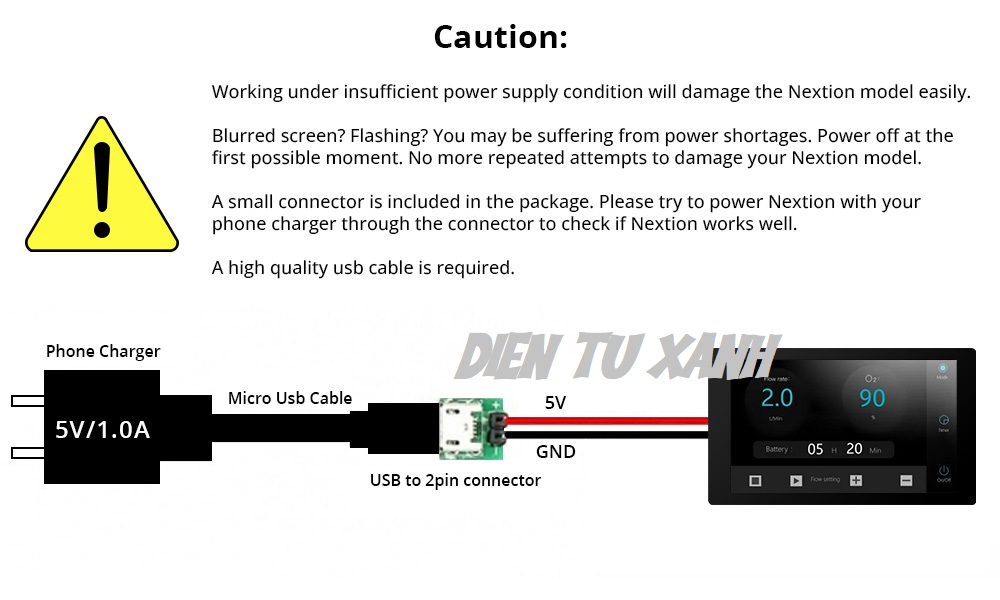

Power supply recommend：5V, 1A, DC.

MÔI TRƯỜNG LÀM VIỆC VÀ THÔNG SỐ ĐỘ TIN CẬY

Test Conditions	Min	Typical	Max	Unit
Working Temperature	5V, Humidity 60%	-20	–	70	°C
Storage Temperature		-30	–	80	°C
Working Humidity	25°C	10%	–	90%	RH

HIỆU NĂNG GIAO TIẾP

Test Conditions	Min	Typical	Max	Unit
Serial Port Baudrate	Standard	2400	9600	921600	bps
Output High Voltage	IOH=-1mA	3.0	3.2		V
Output Low Voltage	IOL=1mA		0.1	0.2	V
Input High Voltage		2.0	3.3	5.0	V
Input Low Voltage		-0.7	0.0	1.3	V
Serial Port Mode	TTL 3.3V
Serial Port	4Pin_2.54mm
USB interface	NO
SD card socket	Yes (FAT32 format), support maximum 32G Micro SD Card * microSD card socket is exclusively used to upgrade Nextion firmware /HMI design
Extended IO	8 Digital extended GPIO (FPC 1.0*10)
	IO0-IO7 support input, output and component binding event (3.3V) * IO pin / ports are not exclusive, limit current draw to 1mA recommended
	IO4-IO7 support PWM
RTC	built-in RTC support (Battery Type: CR1220)

TÍNH NĂNG BỘ NHỚ

Memory Type	Test Conditions	Min	Typical	Max	Unit
FLASH Memory	Store fonts and images			120	MB
User Storage	EEPROM			1024	BYTE
RAM Memory	Store variables			512	KB
Instruction Buffer				4096	BYTE

TÍNH NĂNG ÂM THANH

Speaker	Parameter	Min	Typical	Max	Unit
Power	–	–	–	2	W
Audio Connector Type：1.25T-2-2A (1.25mm pitch 2-pin housing)

ỨNG DỤNG

• Bảng điều khiển thiết bị công nghiệp nhỏ
  Hiển thị trạng thái máy, thông số vận hành, nút ON/OFF, cảnh báo lỗi cho tủ điện, máy móc tự động.

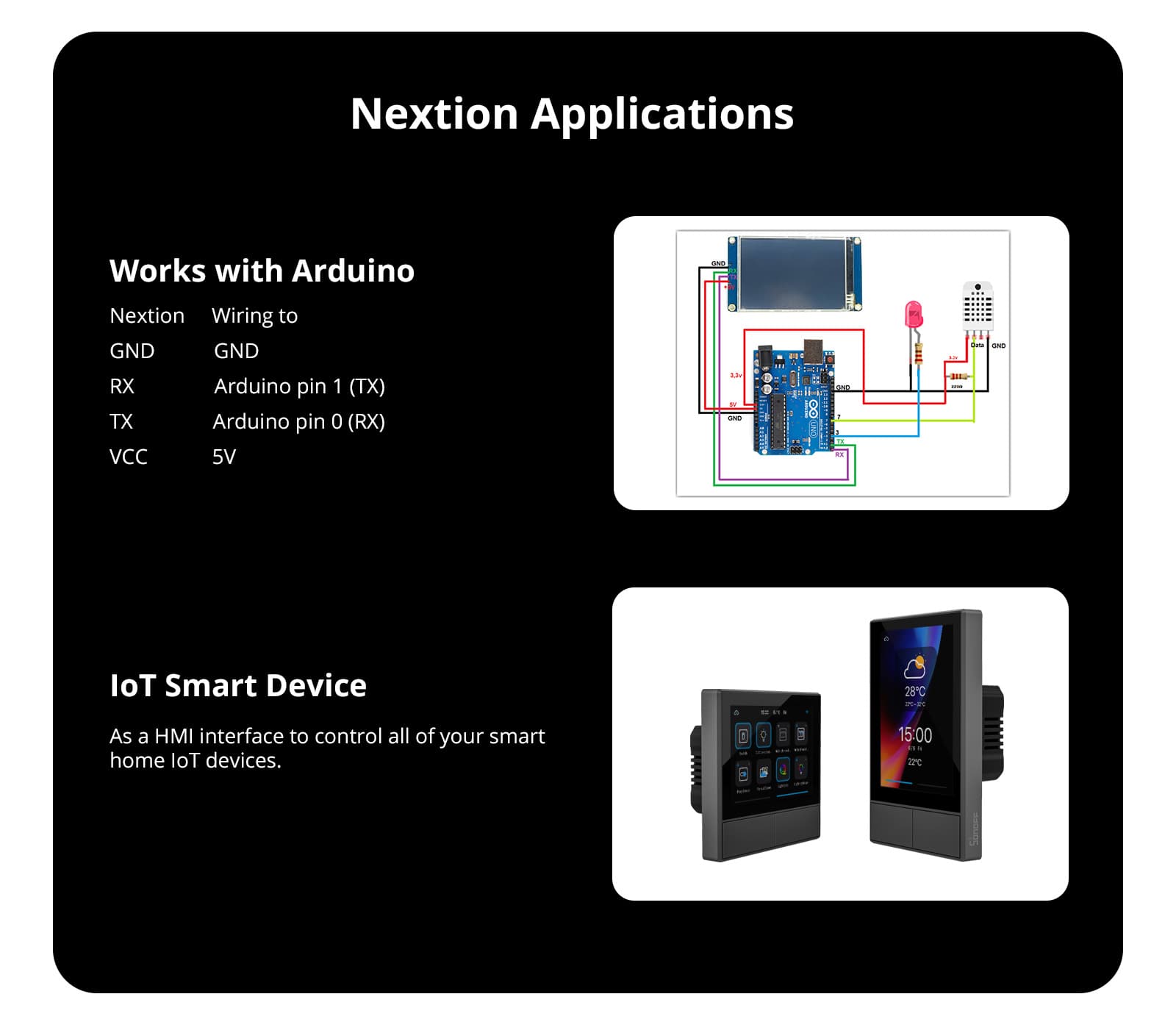

• Giao diện người dùng cho hệ thống nhúng (MCU)
  Kết nối với STM32, ESP32, Arduino… để hiển thị dữ liệu cảm biến, menu cài đặt, cấu hình hệ thống.

• Thiết bị IoT & Smart Device
  Làm màn hình điều khiển cho hệ thống nhà thông minh, giám sát nhiệt độ – độ ẩm, điện năng, năng lượng mặt trời.

• Máy đo – thiết bị giám sát
  Ứng dụng trong máy đo điện áp, dòng điện, áp suất, lưu lượng, cân điện tử, bộ ghi dữ liệu (data logger).

• Hệ thống điều khiển tự động – DIY Project
  Phù hợp cho các dự án học tập, nghiên cứu, prototype sản phẩm nhờ giao tiếp Serial đơn giản và dễ lập trình.

• Thiết bị thương mại & dân dụng
  Giao diện điều khiển cho máy bán hàng tự động mini, máy lọc nước, máy sạc, thiết bị điều khiển chuyên dụng.

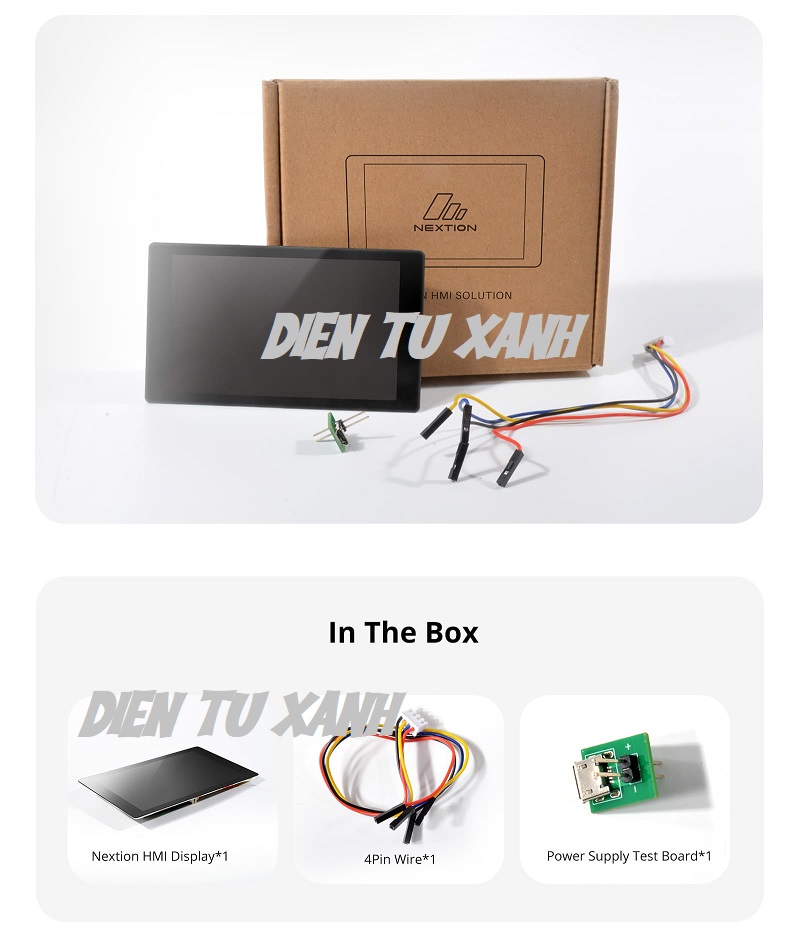

ĐÓNG GÓI SẢN PHẪM

VIDEO HƯỚNG DẪN LÀM QUEN CẤU HÌNH



TÀI LIỆU LIÊN QUAN

• Kích thước Màn hình Nextion NX4880E043-011C (Theo tiêu chuẩn hãng)
• Datasheet Màn hình Nextion LCD NX4880E043-011C 4.3 INCH
• Phần mềm Nextion Editor & Thư viện cấu hình giao diện HM
• Tập lệnh giao tiếp Serial (Command Set) cho Nextion LCD
• Dự án tham khảo & Ứng dụng thực tế với Nextion NX4880E043-011C
