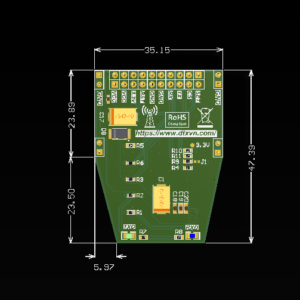

Board LoRa6100II Mesh DTX 10KM 2W 433Khz
895.000₫
Board LoRa6100II 2W là board truyền thông không dây tích hợp module LoRa6100II của G-Nice, hoạt động ở tần số 433 MHz, thiết kế nhỏ gọn, dễ tích hợp vào các hệ thống nhúng. Board hỗ trợ mạng LoRa Mesh, cho phép mở rộng phạm vi truyền dữ liệu lên đến 12 km trong điều kiện lý tưởng, đảm bảo kết nối ổn định và linh hoạt. Sản phẩm dễ cấu hình, dễ sử dụng, phù hợp cho nhiều ứng dụng IoT, điều khiển từ xa, giám sát và thu thập dữ liệu không dây trong nông nghiệp, công nghiệp và dân dụng
Còn 499 trong kho
MIÊU TẢ BOARD LoRa6100II Mesh DTX 10KM 2W 433Khz
-
LoRa6100II là module LoRa UART điện áp thấp, giá thành thấp. Module sử dụng chip LLCC68 của Semtech, tích hợp mạch bảo vệ phần cứng chống treo với chức năng tự reset, cùng với mạch bảo vệ quá dòng, quá áp và chống đấu ngược nguồn, giúp tăng khả năng chống nhiễu mạnh từ môi trường bên ngoài.
-
Module LoRa6100II được thiết kế với công suất phát 1W khi sử dụng nguồn pin lithium 1 cell, có kích thước nhỏ gọn, và được ứng dụng rộng rãi trong các lĩnh vực truyền dẫn và điều khiển không dây từ xa.
-
LoRa6100II được sản xuất và kiểm tra theo quy trình không chì (lead-free), đáp ứng các tiêu chuẩn RoHS và REACH.
Hệ thống LoRa6100II Mesh hoạt động theo mô hình mạng lưới (Mesh) gồm Center – Router – Node.
-
Node là các thiết bị đầu cuối (cảm biến, công tơ, thiết bị điều khiển) gửi dữ liệu lên mạng.
-
Router đóng vai trò trung gian, chuyển tiếp và định tuyến dữ liệu giữa các node và Center.
-
Center là điểm thu thập dữ liệu và điều khiển trung tâm.
Dữ liệu từ node có thể đi qua nhiều router khác nhau để về Center. Khi một đường truyền bị gián đoạn, hệ thống sẽ tự động chuyển hướng qua router khác, giúp mở rộng vùng phủ sóng và tăng độ ổn định cho mạng.
Lưu ý:
- Module sử dụng LDO 3.3V tích hợp bên trong để ổn áp. Các chân CS và SET hoạt động ở mức tín hiệu 3.3V. Các chân giao tiếp TXD và RXD cũng sử dụng mức logic 3.3V.
- Dòng LoRa II có thể được cấu hình để tương thích với các module LoRa UART thế hệ trước.
THÔNG SỐ KỸ THUẬT
Thông số họat động
-
-
Điện áp hoạt động: 3.4 ~ 5.5 V
-
Nhiệt độ hoạt động: -40 ~ +85 °C
-
Dòng tiêu thụ
-
-
Dòng thu (Rx): < 8 mA
-
Dòng phát (Tx):
-
< 1300 mA @5V, 33 dBm, 433 MHz
-
< 1000 mA @5V, 31.5 dBm, 915 MHz
-
-
Dòng ngủ: < 240 µA
-
Thông số RF
-
-
Dải tần: 433 / 470 / 868 / 915 MHz
-
Tốc độ dữ liệu: 1.3 kbps ~ 62.5 kbps (LoRa)
-
Công suất phát tối đa: 33 dBm (≈ 2W, điều chỉnh bằng phần mềm)
-
Độ nhạy thu: -129 dBm @ 1.3 kbps
-
ĐẶC TÍNH KỸ THUẬT BOARD LoRa6100II Mesh 2W
-
Giao tiếp: TTL
-
Mạng: MESH
-
Tần số: 433 MHz / 470 MHz / 868 MHz / 915 MHz
-
Điều chế: LoRa
-
Công suất phát: 2W
ỨNG DỤNG BOARD LoRa6100II MESH 2W
-
Điều khiển từ xa
-
Đọc công tơ từ xa
-
Thu thập dữ liệu công nghiệp
-
Giám sát và điều khiển nhà thông minh
-
Truyền dữ liệu không dây
-
Hệ thống kiểm soát ra vào
TÀI LIỆUKỸ THUẬT
01. Datasheet
DỊCH VỤ
- Tư vấn giải pháp điều khiển, giám sát trong công nghiệp.
Thiết kế sản phẩm và chuyển giao công nghệ. - Thiết kế sản phẩm và chuyển giao công nghệ.
- Thiết kế sản phẩm và cung cấp linh kiện về RF, RFID, LoRaRF, GSM, GPS, 3G, LTE, 5G, NB IOT
THÔNG TIN LIÊN HỆ & TƯ VẤN THIẾT KẾ
- 📞 Zalo / Hotline / WhastsApp: 0939 395 952
- 📧 Email: dientuxanhvn@gmail.com
- 🌐 Website: www.dientuxanh.vn
- 🌐 Website: www.dtxvn.com
| Cân nặng | 1 kg |
|---|---|
| Kích thước | 30 × 30 × 5 cm |
