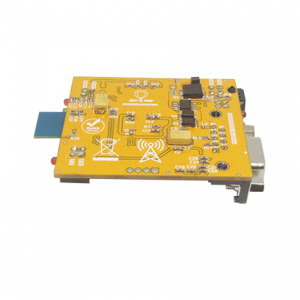

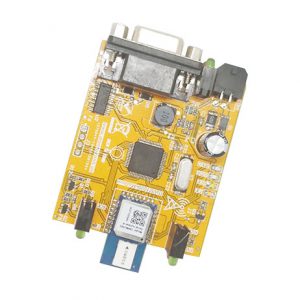

DTX IOT UWB Shield DW1000

ĐIỂM NỔI BẬT DTX IOT UWB Shield DW1000

• Sử dụng module UWB DWM1000 của hãng Decawave,tương thích với chuẩn IEEE802.15.4-2011.
• Cho phép xác định vị trí của các đối tượng theo thời gian thực (RTLS).
• Độ chính xác khi đặt trong môi trường trong nhà đến 10 cm.
• Tốc độ truyền dữ liệu 6,8 Mb/ giây.
• Phạm vi giao tiếp giữa các module đến 300m.
• Tích hợp vi điều khiển ARM Cortex M3 giao tiếp DWM1000 qua giao thức SPI.
• Tích hợp cổng DB9 hổ trợ trong quá trình debug , xuất xưởng.
• Hổ trợ đầy đủ tài thiết kế (SCH, PCB).

THÔNG SỐ KỸ THUẬT DTX-IOT-UWB-Shield-DW1000

• Nguồn cấp: Dãy điện áp từ 5 đến 13.8 Vdc.
• Ngỏ giao tiếp mở rộng: Giao tiếp RS232 qua cổng DB9.
• Led hiển trị trạng thái: Trạng thái nguồn, truyền nhận dữ liệu và các led trạng thái của DWM1000.
• Tầng số 3.5GHz – 6.5GHz – channel 1, 2, 3, 4, 5, 7
• Khả năng bảo vệ: Bảo vệ ngược cực, quá dòng và các nhiễu ESD, EFT.
• Vi điều khiển: STM32F103RCT6  với cấu hình32-Bit 72MHz 256KB (256K x 8) FLASH.

TÀI LIỆU THIẾT KẾ

• STM32F103xC Datasheet
• DWM1000-Datasheet-V1.6
• DWM1001-Firmware-User-Guide-2.1.
• dw1000_user_manual_2.11
• DW100 product documents
