DTX LoRa Transceiver RN2483

THÔNG TIN SẢN PHẨM DTX LoRa Transceiver RN2483

• Thiết bị do Công ty Điện Tử Xanh nghiên cứu và phát triển cho các hệ thống IoT và truyền thông không dây công nghiệp

• Truyền nhận dữ liệu ổn định với phạm vi lên đến 15 km (điều kiện lý tưởng)

• Sử dụng linh kiện chính hãng, đảm bảo độ bền và tuổi thọ vận hành lên đến 5 năm

• Hỗ trợ kết nối linh hoạt tín hiệu analog, digital và tiếp điểm khô (dry contact)

• Tương thích hoàn toàn với DTX LoRa Center, đáp ứng các dự án IoT quy mô lớn và kiến trúc phức tạp

• Độ ổn định cao, phù hợp với các tiêu chuẩn ứng dụng công nghiệp

• Tài liệu kỹ thuật và hướng dẫn triển khai đầy đủ, hỗ trợ vận hành và bảo trì

MÔ TẢ CHỨC NĂNG

Đặc tính kỹ thuật

• Điện áp hoạt động: 12 VDC

Giao diện vào / ra

• Đầu vào số (Digital Inputs):

  • 02 kênh mức TTL, dùng để giám sát trạng thái ON/OFF của thiết bị bên ngoài

• Đầu vào tương tự (Analog Input):

  • Hỗ trợ đo điện áp đầu vào lên đến 20 V

• Đầu ra tiếp điểm khô (Dry Contact Outputs):

  • 02 kênh, cho phép điều khiển tải bên ngoài

Giao tiếp & kết nối

• Giao diện mở rộng:

  • RS232, dùng để kết nối với máy tính và mở rộng hệ thống

• Kết nối mạng LoRa:

  • Tự động kết nối với LoRa Gateway

  • Truyền dữ liệu về Gateway theo chu kỳ mặc định 30 giây

Bảo vệ & độ tin cậy

• Bảo vệ điện:

  • Chống đấu ngược cực

  • Miễn nhiễm nhiễu ESD và EFT

Thông số RF & môi trường

• Tần số hoạt động: 433 MHz

• Công suất tiêu thụ: < 0.5 W

• Nhiệt độ hoạt động tối đa: 60°C

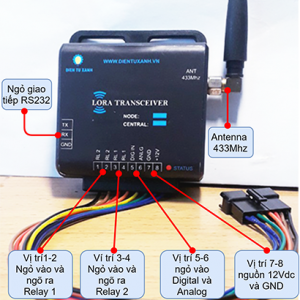

MÔ TẢ CÁC I/O

MÔ HÌNH ỨNG DỤNG

MÔ TẢ MÔ HÌNH HỆ THỐNG

• DTX LoRa Node được lắp đặt tại các điểm hiện trường để thu thập dữ liệu và điều khiển thiết bị.

• Node kết nối với thiết bị ngoại vi thông qua RS232, hỗ trợ thu thập tín hiệu số và analog, đồng thời điều khiển ngõ ra relay.

• Dữ liệu từ Node được truyền không dây qua LoRa RF 433 MHz về DTX LoRa Gateway-01.

• Mạng LoRa RF hỗ trợ truyền dữ liệu hai chiều (TX/RX) giữa Node và Gateway, đảm bảo liên lạc ổn định và khả năng chống nhiễu tốt trong môi trường công nghiệp.

• DTX LoRa Gateway-01 thực hiện thu thập dữ liệu từ các Node và truyền dữ liệu lên Server/Cloud thông qua GSM/GPRS, đồng thời gửi lệnh điều khiển ngược lại các Node khi cần.

• Server/Cloud lưu trữ, xử lý và quản lý dữ liệu hệ thống.

• Người dùng truy cập hệ thống qua máy tính, điện thoại hoặc máy tính bảng để giám sát trạng thái thiết bị và điều khiển từ xa.

• Các Node hoạt động độc lập, cho phép mở rộng linh hoạt số lượng thiết bị trong hệ thống.
