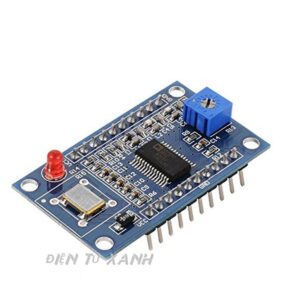

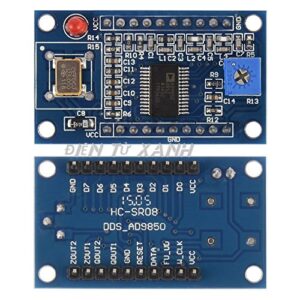

Module Phát Tần AD9850

Chức năng và đặc tính Module Phát Tần AD9850

• 2 sine wave and 2 square wave output.
• AD9850: 0-40MHz.
• After the 20-30MHz frequency harmonics increases, the waveform will be less and less clean.
• Low-pass filter with 70MHz, so the waveform better than SN.
• Parallel and serial data input we can select via a jumper.
• DA produced the benchmark pin (PIN12) leads for easy adjustment to do the magnitude of the output waveform Application.
• Comparator reference input voltage generated by the variable resistor; using resistor we can adjust the duty cycle of a square wave.

Thông số kỹ thuật

• Supply Voltage : 6V
• Operating Voltage Range : 3.3V – 5V
• Output Frequency Range : 0 – 40MHz
• Digital Output Continuous Current : 0.005A
• DAC Output Current : 0.03A
• Storage condition : -40~ +80℃.
• Operating Temperature Range : -40 ~ +85℃
• Dimension (mm) : 50 x 30 x 20
• Weight :4 g

Ứng dụng trong thực tế

• Waveform Generator
• Communication systems
• Clock based projects
• Analog-to-Digital Converters

Video demo thiết kế

Downloads tài liệu liên quan

• Datasheet
• Reference_Manual
• AD9850 Waveform Generator Project
