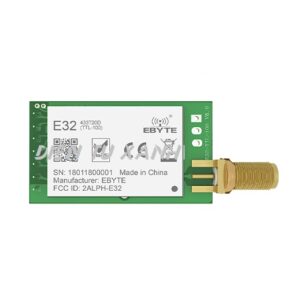

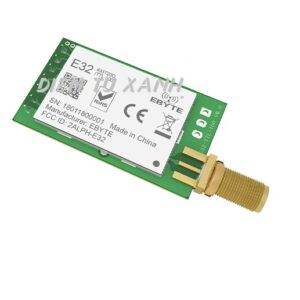

Miêu tả Module Lora E32-433T20D
E32-433T20D is a wireless serial port module based on SEMTECH’s LoRa solution (TTL level), transparent transmission mode, working in the 410-441MHz frequency band (default 433MHz), and using LoRa spread spectrum technology..
Đặc tính kỹ thuật Module Lora E32-433T20D
- [Product size]:21*36mm
- [Communication distance]:3km
- [Transmit power]:19~20dBm
- [Carrier frequency]:410.125~493.125MHz
- [Product weight]:6.3±0.1g
RF Parameter | Value | Remark |
---|---|---|
Working frequency | 410~441 MHz | Default: 433MHz |
Transmitting power | 19~20 dBm | – |
Receiving sensitivity | -144~147 dBm | Air data rate: 2.4kbps |
Air data rate | 0.3k~19.2kbps | – |
Test distance | 3000 meter | In open and clear air, with maximum power, 5dBi antenna gain, height of 2.5m,air data rate: 2.4kbps |
Hardware Parameter | Value | Remark |
---|---|---|
Size | 21 * 36 mm | |
Antenna type | SMA-K | Characteristic impedance about 50Ω |
Communication interface | UART | TTL level |
Package | In-line | |
Buffer | 512 bytes buffer |
Electronic parameter | Min. | Typ. | Max. | Unit | Condition |
---|---|---|---|---|---|
Power supply | 2.3 | 5.0 | 5.5 | V | ≥3.3V can guarantee output power |
Communication level | – | 3.3 | – | V | Risk of burnout with 5V TTL |
Transmitting current | – | 110 | – | mA | Instantaneous power consumption |
Receiving current | – | 14 | – | mA | |
Sleep current | – | 4 | – | μA | software shutdown |
ỨNG DỤNG MODULE Module Lora E32-433T20D
Tài liệu
01. Datasheet
