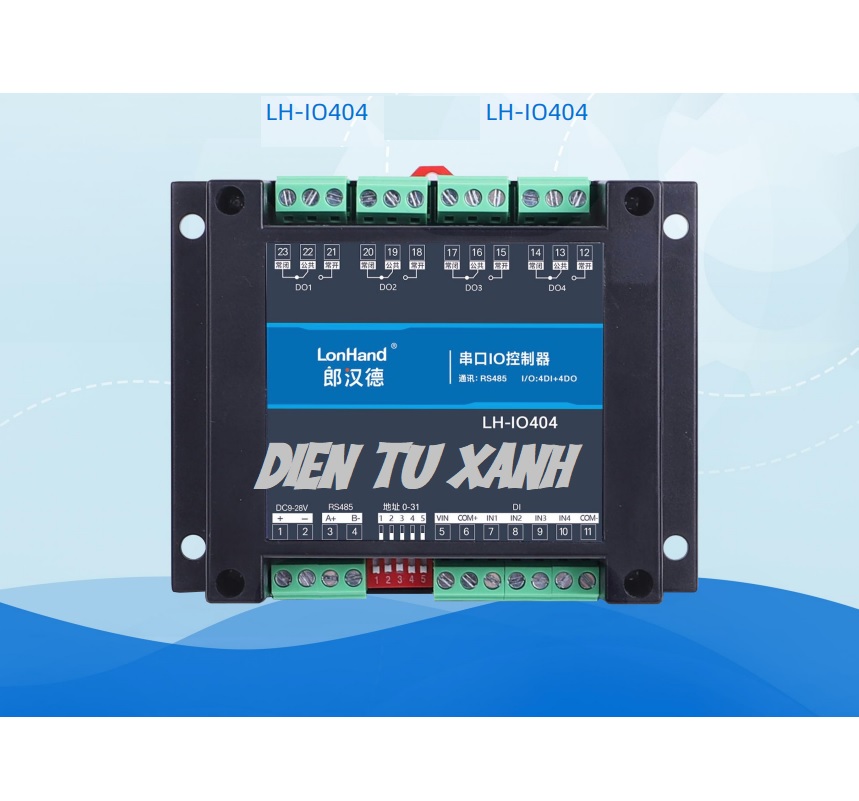

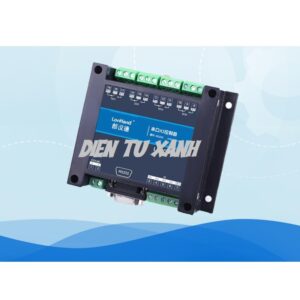

Module Rơ-le 4 Kênh RS485 Modbus RTU – Lonhand LH-IO404-485

Miêu Tả Module Rơ-le 4 Kênh RS485 Modbus RTU – Lonhand LH-IO404-485

LH-IO404 là module điều khiển relay sử dụng giao thức Modbus-RTU tiêu chuẩn, hỗ trợ giao tiếp RS485 (cách ly) để kết nối với PLC, máy tính công nghiệp hoặc hệ thống SCADA. Thiết bị tích hợp 4 ngõ vào số (DI) và 4 ngõ ra relay (DO), cho phép vừa điều khiển thiết bị vừa thu thập trạng thái tín hiệu từ cảm biến hoặc công tắc.

Module hỗ trợ nhiều chế độ hoạt động như điều khiển relay trực tiếp, chế độ nháy (flash), liên động input-relay, chế độ tự giữ, chế độ liên động giữa các relay và liên động giữa hai thiết bị, giúp linh hoạt trong nhiều ứng dụng điều khiển công nghiệp.

Thiết bị phù hợp sử dụng trong tủ điện công nghiệp, hệ thống PLC/SCADA, tự động hóa nhà máy, nông nghiệp thông minh và hệ thống IoT công nghiệp.

THÔNG SỐ KỸ THUẬT

Model:

LH-IO404 / LH-IO404-485

Giao tiếp:

RS485 cách ly (Modbus-RTU)

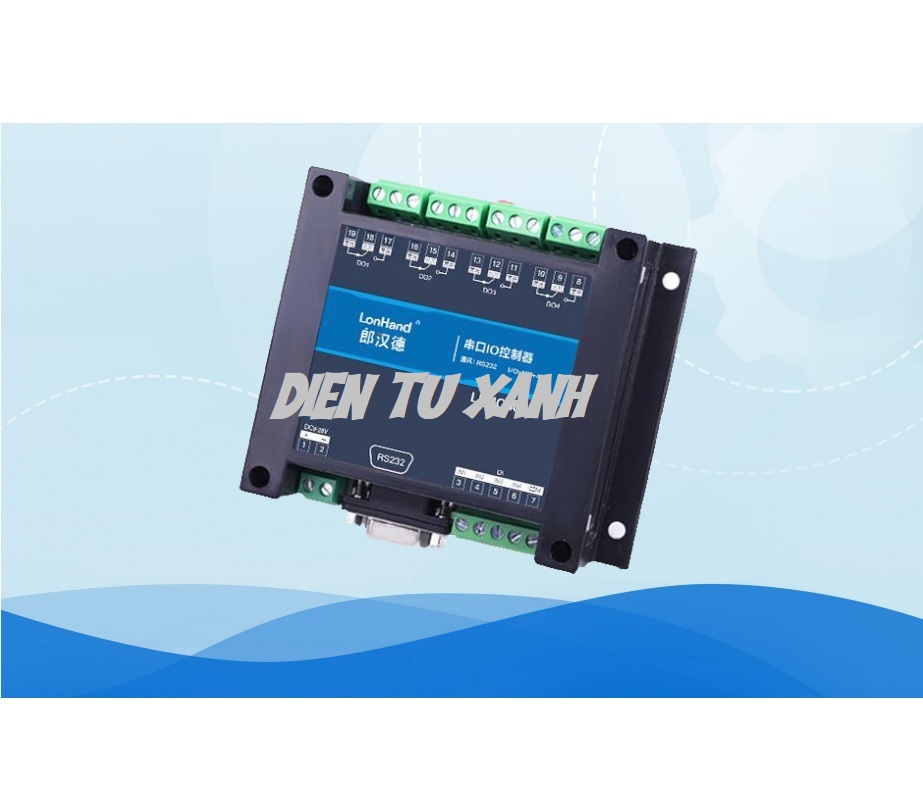

Tùy phiên bản hỗ trợ RS232

Giao thức:

Modbus RTU tiêu chuẩn

Điện áp hoạt động:

DC 9 – 28V (có bảo vệ chống ngược cực)

Công suất tiêu thụ:

<0.5W (không tải)
<3W (tất cả relay đóng)

Thông số serial mặc định:

9600, N, 8, 1

Tốc độ baud:

2400 / 4800 / 9600 / 19200 / 38400 bps (có thể cấu hình)

I/O

Input:

 4 Digital Input (DI) cách ly quang

Output:

4 Relay Output

LED hiển thị:

4 LED trạng thái relay

Tiếp điểm relay:

10A – 30VDC / 10A – 250VAC

Địa chỉ thiết bị:

0 – 255 (cài đặt bằng DIP switch và phần mềm)

Nhiệt độ hoạt động:

-40°C → +70°C

Độ ẩm:

5% – 85% RH

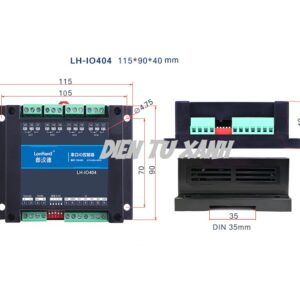

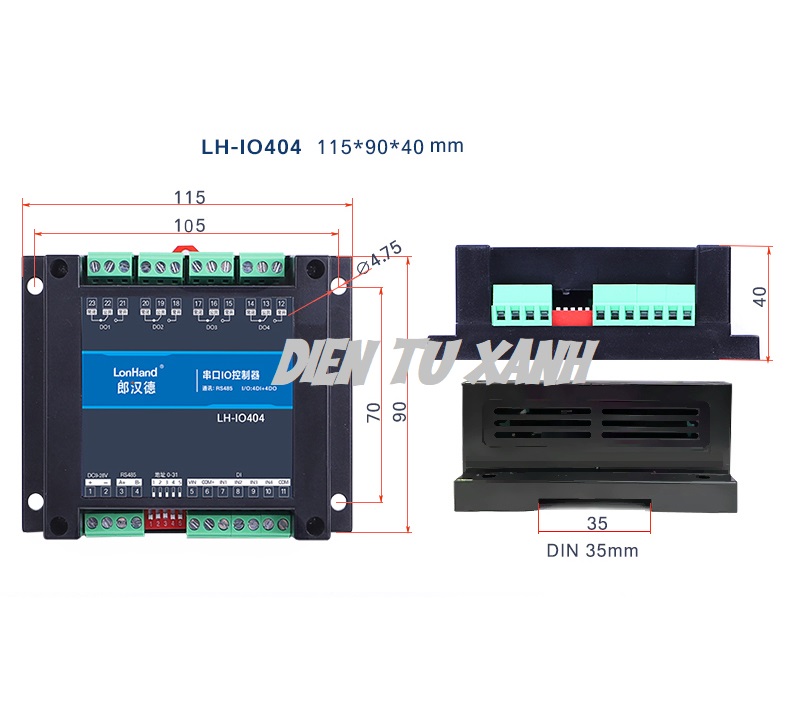

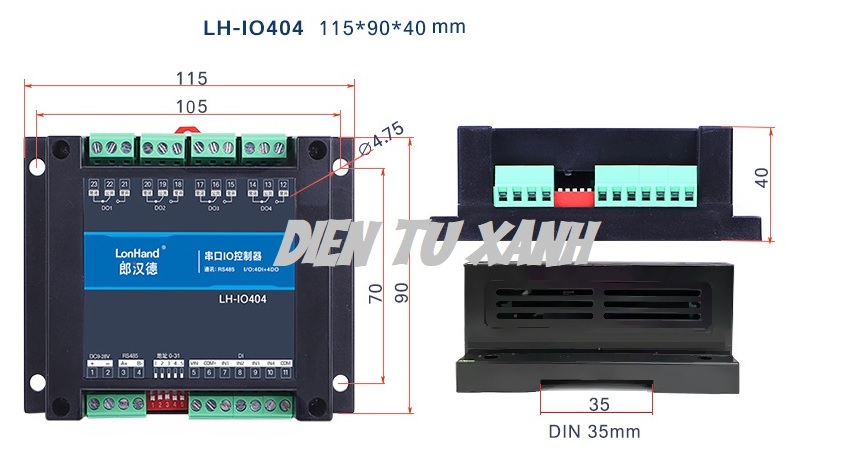

Kích thước:

115 × 90 × 40 mm

Trọng lượng:

~330 g

Lắp đặt:

DIN Rail 35 mm

Tính Năng – Ưu Điểm

• Giao tiếp Modbus RTU tiêu chuẩn: dễ tích hợp với PLC, máy tính công nghiệp, SCADA, HMI.

• 4 Digital Input + 4 Relay Output: Cho phép vừa giám sát trạng thái tín hiệu vừa điều khiển tải.

• Cách ly quang cho RS485 và relay: tăng độ ổn định, giảm nhiễu trong môi trường công nghiệp.

• Điều chỉnh địa chỉ và baud tốc độ: linh hoạt khi kết nối nhiều module trên bus RS485.

• Hoạt động ở điện áp rộng: phù hợp nhiều hệ thống nguồn DC

• Hỗ trợ nhiều chế độ hoạt động relay

  • Normal control (đóng/mở relay)

  • Flash ON / Flash OFF

  • Input-relay linkage

  • Self-lock mode

  • Interlock mode

  • Dual device linkage

• Địa chỉ và baudrate cấu hình linh hoạt

• • Cho phép nhiều module hoạt động trên cùng bus RS485.

LED hiển thị trạng thái

• • Dễ dàng kiểm tra hoạt động relay trực tiếp trên thiết bị.

Nguồn rộng 9-28VDC

• • Phù hợp nhiều hệ thống nguồn công nghiệp.

Ứng Dụng Thực Tế

• Tự động hóa công nghiệp

  • Điều khiển đèn báo

  • motor

  • contactor

  • relay trung gian

• Mở rộng I/O cho PLC / SCADA

  • điều khiển thiết bị trong tủ điện

  • thu thập tín hiệu công tắc / cảm biến

• Điều khiển từ xa qua RS485

  • hệ thống IoT công nghiệp

  • giám sát và điều khiển thiết bị

• Ứng dụng Smart Building

  • điều khiển chiếu sáng

  • HVAC

  • hệ thống facility

• Nông nghiệp thông minh

  • điều khiển bơm

  • quạt

  • hệ thống tưới tự động

Điều khiển relay qua Modbus

Tài liệu & Hỗ Trợ

01. USB to 485 converter (LX08H) driver

02. LH-IO404-RS485 Serial Relay Instruction Manual

03. Langhander Serial Port I/O and Host Computer Operation Instructions

04. Hướng dẫn sử dụng
